Lilygo T3S3 E-Paper Arduino Serial nu funcționează? Încercați aceste corecții!

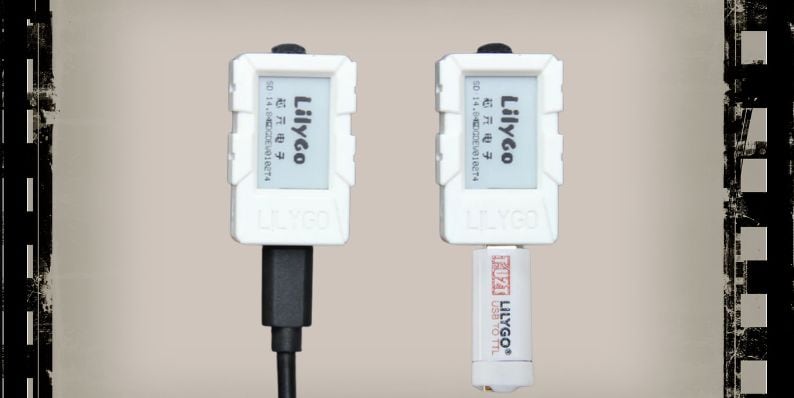

Lilygo T3S3 este o placă de dezvoltare bazată pe ESP32-S3, concepută pentru proiecte care implică afișaje de hârtie electronică, comunicare fără fir și aplicații IoT. Se integrează bine cu Arduino IDE, ceea ce o face o alegere populară în rândul dezvoltatorilor.

Cu toate acestea, mulți utilizatori se confruntă cu probleme cu comunicarea în serie, în care consiliul nu reușește să producă date, nu apare în monitorul serial Arduino sau are probleme la stabilirea unei conexiuni stabile.

Acest ghid vă va parcurge prin cele mai frecvente cauze ale acestei probleme și va oferi soluții pas cu pas pentru a vă ajuta să restabiliți comunicarea.

Ce face ca comunicarea serială Lilygo T3S3 să eșueze?

Dacă Lilygo T3S3 nu funcționează în serial, problema de obicei provine din erori de conexiune USB, confecții greșite ale firmware -ului sau conflicte hardware.

Iată câteva cauze care pot fi în mare parte responsabile:

1. Probleme ale șoferului USB

Majoritatea plăcilor bazate pe ESP32, inclusiv Lilygo T3S3, necesită drivere USB-către-seriale să funcționeze corect. Dacă acești șoferi lipsesc sau sunt învechiți, computerul dvs. nu poate să detecteze placa, împiedicând orice comunicare prin intermediul monitorului serial Arduino.

Driverele USB obișnuite utilizate pentru acest tablou includ:

• CP210X (Silicon Labs) -utilizat în multe plăci pe bază de ESP32.
• CH340 (WCH Electronics) -Un cip comun de serial-USB.
• FTDI (Future Technology Devices International) -utilizat în unele module bazate pe ESP.

2. nepotrivire a ratei de transfer

Comunicarea în serie funcționează prin transmiterea datelor la o rată specifică de transfer. Dacă rata de transfer setată în monitorul serial Arduino nu se potrivește cu cea configurată în schița dvs. Arduino, este posibil să vedeți un text îngrozitor sau deloc de ieșire.

Cele mai frecvente rate de transfer pentru plăcile bazate pe ESP32 includ:

• 115200 (implicit pentru majoritatea plăcilor ESP32)
• 9600 (setări seriale mai vechi)
• 230400 sau mai mare (pentru transferul de date de mare viteză)

3. Probleme de conectare hardware

Un cablu USB defect, o conexiune liberă sau un port rău pot întrerupe comunicarea. Dacă placa dvs. nu apare în porturile COM, încercați un cablu USB diferit sau treceți la un alt port USB.

În plus, dacă utilizați periferice externe conectate la pinii TX/RX (UART), acestea ar putea interfera cu comunicarea, ceea ce face ca monitorul în serie să nu răspundă.

4. ESP32 Conflict în modul de pornire

Plăcile bazate pe ESP32, inclusiv Lilygo T3S3, au mai multe moduri de pornire care determină modul în care placa interacționează cu comunicarea în serie. Dacă placa este blocată în modul greșit, este posibil să nu trimită date către monitorul în serie.

Cea mai frecventă problemă apare atunci când:

• Placa cizează în modul intermitent în loc de funcționare normală.
• Un pin GPIO conectat la TX/RX interferează cu procesul de pornire.
• Placa necesită o resetare manuală după intermiterea firmware -ului .

5. Erori de firmware sau cod

Dacă ați strălucit firmware incorect sau ați folosit o configurație serială greșită în codul dvs. Arduino, placa poate deveni fără răspuns. Greșelile comune includ:

• Folosind serial în loc de serial1 sau serial2 atunci când lucrați cu mai multe interfețe UART.
• Trimiterea de date în timp ce ESP32 este în mod redus , determinând să ignore ieșirea în serie.
• PIN -uri UART configurate incorect , ceea ce duce la conflicte cu hardware -ul de la bord.

Cum se rezolvă problemele de comunicare în serie Lilygo T3S3

Iată soluții pe care le puteți încerca una câte una.

1. Verificați și instalați drivere USB

Dacă Lilygo T3S3 nu este detectat, este posibil să fie necesar să instalați driverul USB-la-serial corect.

• Deschideți Device Manager (Windows) sau informații despre sistem (Mac/Linux).
• Priviți sub porturi (COM & LPT) pentru dispozitive CP210X, CH340 sau FTDI .
• Dacă lipsește, descărcați și instalați driverul corect de pe site -ul producătorului.
• Reporniți computerul și verificați dacă placa este acum recunoscută.

Dacă dispozitivul încă nu apare, încercați să comutați cablurile USB sau să utilizați un port diferit.

2. Verificați setările monitorului serial Arduino

O rată de transfer nepotrivită poate determina monitorul în serie să arate personaje aleatorii sau nimic deloc.

• Deschideți Arduino IDE → Instrumente → port și selectați portul COM corect.
• În serial Monitor , setați rata de transfer la 115200 (sau rata din schița dvs.).
• Dacă mai vedeți text gâfâit , încercați rate de transfer mai mici precum 9600 .

Dacă nu există încă nicio ieșire, verificați dacă codul dvs. utilizează corect serial.print ().

3. Verificați cablul USB și porturile

Nu toate cablurile USB acceptă transferul de date. Unele sunt cabluri numai cu putere, ceea ce înseamnă că placa va primi putere, dar nu va comunica cu computerul.

• Încercați un cablu USB diferit (de preferință care funcționează cu alte dispozitive).
• Conectați placa într -un port USB diferit de pe computer.
• Dacă utilizați un hub USB , conectați -vă direct la computer în schimb .

Dacă problema persistă, conectorul USB de pe Lilygo T3S3 poate fi liber, necesitând o inspecție atentă.

4. Resetați manual tabloul

Uneori, consiliul de administrație are nevoie de o resetare manuală pentru a ieși într -o stare fără răspuns.

• Apăsați butonul EN (Activare) de pe Lilygo T3S3.
• Dacă nu se întâmplă nimic, țineți butonul de pornire în timp ce reconectați cablul USB.
• Eliberați boot și încercați să deschideți din nou monitorul în serie .

Acest lucru vă poate ajuta dacă placa este blocată în modul bootloader .

5. Reflash the firmware

Dacă toate celelalte nu reușesc, poate fi necesar să reflasați firmware -ul pentru a restabili comunicarea în serie.

• Descărcați o copie nouă a firmware -ului ESP32 (Arduino, Esphome sau Micropython).
• Deschideți un terminal și utilizați espool.py sau esphome-flasher pentru a clipi firmware-ul.
• Reporniți placa și verificați dacă monitorul serial afișează acum ieșirea.

Dacă consiliul nu reușește să răspundă, poate fi o problemă hardware care necesită teste suplimentare.

Când să luați în considerare problemele hardware

Dacă niciunul dintre software nu funcționează, problema se poate datora defectelor fizice din tablă.

• Testați placa pe un computer diferit pentru a exclude problemele software.
• Utilizați un adaptor extern USB-to-serial pentru a ocoli UART la bord.
• Inspectați pinii TX/RX pentru deteriorare dacă utilizați o configurație de cablare personalizată.

Dacă placa este încă fără răspuns , este posibil să fie necesar să fie înlocuit sau reparat .

Gânduri finale

Lilygo T3S3 este un consiliu puternic, dar problemele de comunicare în serie pot face dificilă depanarea și programarea. Urmând acești pași de depanare , puteți diagnostica rapid și rezolva problema.

Dacă ați găsit acest ghid util, lăsați un comentariu mai jos sau împărtășiți -l cu alții care se confruntă cu probleme similare .
